ANATOMÍA
ANATOMÍA
Ubicación:
Está situado en la cavidad
torácica y ocupa el mediastino, la parte central del tórax. Su forma es
semejante a una pirámide triangular, con la base hacia atrás y a la derecha, y
el vértice hacia delante y a la izquierda.
|
Configuración externa e interna
En el corazón se distinguen tres
caras, tres bordes, una base y un vértice. Internamente, está formado por
cuatro partes: las aurículas derecha e izquierda y los ventrículos derecho e
izquierdo.
La base del corazón está constituida
únicamente por las aurículas, y dividida en dos segmentos, uno derecho y otro
izquierdo, por el surco interauricular.
En la aurícula derecha se encuentran
las desembocaduras de las venas cavas superior e inferior.
En la aurícula izquierda, se ven los
orificios de las cuatro venas pulmonares que en ella desembocan.
Vista posterior del corazón. |
Estructura tisular del corazón
El corazón está envuelto por una capa
fibro serosa o pericardio, que se compone de dos partes. La exterior o
superficial, fibrosa, es el saco fibroso pericárdico; la otra, profunda, es la
serosa pericárdica.
Por debajo del pericardio se encuentra
la túnica muscular gruesa o miocardio, responsable del trabajo cardíaco.
Internamente el corazón está revestido por el endocardio, que se continúa con
la túnica interna de los vasos: por eso tienen las mismas características:
finos y lisos para facilitar la circulación.2
Estructura tisular del corazón. |
Bases anatomo fisiológicas:
La función del musculo cardíaco es
bombear la sangre hacia el sistema circulatorio. Esta función se expresa en un
ciclo o latido cardíaco rítmicamente repetido.3
Un ciclo cardíaco es el periodo que se
extiende desde el comienzo de la contracción muscular(sístole) hasta el final
de la relajación (diástole). El ciclo comienza con la generación del impulso
eléctrico en el nodo sinoauricular, que se propaga por ambas aurículas
provocando su contracción.
El registro de los potenciales eléctricos cardiacos puede realizarse a través de electrodos colocados en la piel para obtener un electrocardiograma(ECG). En el ECG normal se describen: la onda P, que corresponde a la activación eléctrica de las aurículas, el complejo QRS, que refleja la activación eléctrica de los ventrículos, y la onda T, que representa el periodo de recuperación hacia la relajación de los ventrículos.
Los estudios isotópicos permiten
adquirir imágenes cardiacas sincronizadas con el electrocardiograma tomando
como referencia la onda R. Se elige esta onda porque constituye uno de los
trazos más destacados del ECG y además se corresponde con el inicio de la
sístole ventricular.4
Asociación de territorios y vasos coronarios
Las arterias coronarias derecha e izquierda
constituyen las primeras ramas de la aorta ascendente. La arteria coronaria
derecha (RCA) se dirige hacia su lado, rodea el borde derecho, alcanza la cara
posterior y acaba en su rama terminal, la arteria interventricular o
descendente posterior que desciende hacia el ápex cardiaco.
La arteria coronaria izquierda se
divide en dos ramas: la arteria descendente o
interventricular anterior (LAD), que desciende por la cara anterior en
dirección al ápex y la arteria circunfleja izquierda(LCX) que rodeando el borde
lateral izquierdo alcanza la cara posterior en donde se anastomosa con la
arteria coronaria derecha (RCA).4
En el 85% de la población, la
coronaria derecha es dominante y da lugar a la descendente posterior, que
irriga la pared inferior del corazón y la región inferior y basal del septo. En
el 15% restante, la descendente posterior proviene de la circunfleja.
Cuando la coronaria derecha es
dominante, la circunfleja irriga las porciones basales de la cara lateral e
inferior, la pared lateral es irrigada por las ramas marginales de esta
arteria. Cuando la circunfleja es dominante puede afectar a la mitad
inferolateral y anterolateral del ventrículo izquierdo. 5
Arterias coronarias. |
Análisis
de las imágenes
La presentación de los cortes
reconstruidos está estandarizada, presentándose tres tipos de planos
principales de corte:
1.
El eje largo vertical (plano sagital, vertical
long axis, VLA), paralelo al septo interventricular y que sigue el eje largo
del corazón. Estos cortes tienen forma de herradura y se presentan con la punta
cardiaca hacia la derecha del observador, vistos desde la pared contraria al
septo. La cara anterior queda en la parte superior y la diafragmática en la
parte inferior.
2. El eje largo horizontal (plano horizontal,
horizontal long axis, HLA), perpendicular al anterior y similar al de 4 cámaras
de la ecocardiografía. Estos cortes también tienen forma de herradura y se
presentan con el ápex en la parte superior de la imagen, el septo queda a la
izquierda y la cara lateral a la derecha.
3. El eje corto (plano coronal, short axis, SA), perpendicular a los 2 anteriores. Estos cortes tienen forma redondeada y se observan desde la punta cardíaca hasta la base. El septo queda a la izquierda, la cara lateral a la derecha, la anterior arriba y la inferior, abajo.
Es importante revisar las imágenes
adquiridas en la pantalla, ya sea en el formato de cine antes de procesarlas o
presentándolas simultáneamente a los cortes, ya que ello permite detectar la
presencia de artefactos.5
Mapa polar
Los estudios de perfusión miocárdica
pueden valorarse de forma visual pero habitualmente se acompaña de métodos
objetivos de cuantificación. Estos métodos de cuantificación de las imágenes
tomográficas reciben el nombre genérico de mapa polar (bull´s eye) y vienen a
ser la representación en un solo plano de la actividad presente en los
diferentes cortes tomográficos. 5
Nomenclatura de los 17 segmentos del mapa polar. CD: arteria coronaria derecha; Cx: arteria circunfleja; DA: arteria descendente anterior. |
Mapa polar |
RADIOFÁRMACOS
Ø
Tomografía
por emisión de fotón único (SPECT)
El movimiento del paciente es una fuente de degradación de la imagen con la SPECT y determina que el tiempo para obtener las imágenes sea tan corto como sea posible mientras se adquieren recuentos suficientes de buena calidad de la imagen. Normalmente, la adquisición de las imágenes dura 25 – 35 minutos. La SPECT puede realizarse utilizando una cámara gamma de cabeza única rotativa; sin embargo, los detectores múltiples tienen la ventaja de que puede obtenerse un número más alto de recuentos en un periodo de tiempo más corto.
Ø SPECT sincronizada
o Gated SPECT:
A tener en cuenta …
1. Las siguientes imágenes corresponden a:
REFERENCIAS
CARACTERÍSTICAS
FÍSICAS DEL TALIO -201 Y EL TECNECIO – 99m (SESTAMIBI Y TETROFOSMINA)
|
||
Características
físicas
|
Talio -201
|
Tecnecio – 99m (sestamibi y tetrofosmina)
|
·
Forma de descomponerse
·
Semivida física
·
Emisiones principales
|
·
Captura de electrones
·
73 horas
·
Radiografías de mercurio 69-83 kev Rayos gamma
:167 kev (10%) y 135 kev (2,7%)
|
·
Transición isomérica
·
6 horas
·
Rayos gamma 140 kev (89%)
|
FARMACOCINÉTICA
DEL TALIO – 201, EL TC -99m SESTAMIBI Y EL TC-99m TETROFOSMINA
|
|||
Talio -201
|
Tc – 99m sestamibi
|
Tc – 99m tetrofosmina
|
|
Clase /carga química
|
Catión elemental
|
Catión isonitrilo
|
Catión isonitrilo
|
Mecanismo de captación
|
Transporte activo
Bomba Na K ATPasa
|
Difusión pasiva
Potencial eléctrico
negativo
|
Difusión pasiva
Potencial eléctrico
negativo
|
Localización en el miocardio
|
Citosol
|
Mitocondria
|
Mitocondria
|
Estado intracelular
|
Libre
|
Ligado
|
Ligado
|
Preparación
|
Ciclotrón
|
Generador /kit
|
Generador /kit
|
Fracción de extracción de primer paso
|
85 %
|
60%
|
50%
|
Porcentaje de captación cardiaca
|
3%
|
1,5%
|
1,2%
|
Aclaramiento miocárdico
|
4 horas T1/2
|
Mínimo
|
Mínimo
|
Aclaramiento en el organismo
|
Renal
|
Hepático
|
Hepático
|
Tiempo para obtener las imágenes de la inyección
Esfuerzo
Reposo
|
10 minutos
3-4 horas
|
15-30 minutos
30-90 minutos
|
5-15 minutos
30 minutos
|
METODOLOGÍA
DE LA GAMMAGRAFÍA:
La obtención de imágenes planares en
dos dimensiones fue el estándar de la metodología de las pruebas de imagen que
se utilizó durante muchos años. Sin embargo, la localización exacta de las
anomalías de la perfusión regional solo predice con un éxito moderado el lecho
arterial coronario afectado.
La interpretación de las imágenes
planares está limitada por el alto fondo, las estructuras que se superponen y
las tres proyecciones estándar adquiridas (oblicua anterior izquierda, oblicua
anterior derecha, izquierda lateral). La evaluación más exacta de la perfusión
regional se vuelve cada vez más importante, se demanda con menos frecuencia
para el diagnóstico y se utiliza cada vez más para el pronóstico, la
clasificación del riesgo y el tratamiento del paciente.
En la práctica actual, las imágenes
planares se limitan a los pacientes que tienen mucha claustrofobia y no toleran
la SPECT o a los que superan las restricciones del peso de la tabla de la
obtención de imágenes con la SPECT.
Ø
Tomografía
por emisión de fotón único (SPECT)
La SPECT se ha vuelto la metodología
estándar para la gammagrafía miocárdica de perfusión. Las imágenes
transversales tienen una resolución de contraste alto y se reconstruyen en tres
dimensiones, proporcionando una buena delimitación de los distintos lechos de
perfusión regionales del miocardio irrigados por las arterias coronarias
individuales.
Los parámetros de adquisición y
procesamiento están determinados en parte por la cámara de la SPECT específica
y el software informativo que se utilice; sin embargo, hay lugar para las
preferencias individuales. Las variaciones incluyen el número y posición de las
cabezas del detector de la cámara, la elección del método de adquisición, el
número de paradas, el tiempo de adquisición de cada ángulo y la forma de la
órbita.
El movimiento del paciente es una fuente de degradación de la imagen con la SPECT y determina que el tiempo para obtener las imágenes sea tan corto como sea posible mientras se adquieren recuentos suficientes de buena calidad de la imagen. Normalmente, la adquisición de las imágenes dura 25 – 35 minutos. La SPECT puede realizarse utilizando una cámara gamma de cabeza única rotativa; sin embargo, los detectores múltiples tienen la ventaja de que puede obtenerse un número más alto de recuentos en un periodo de tiempo más corto.
Puesto que el corazón se apoya en la
parte lateral anterior del tórax y se produce una atenuación cardiaca
considerable en las proyecciones posteriores, la SPECT suele adquirirse sobre
un arco de 180 grados desde la proyección oblicua posterior izquierda (LPO) a
la oblicua anterior derecha (RAO). El brazo derecho se coloca encima de la
cabeza para evitar la atenuación. Una cámara con dos cabezas con los detectores
a 90 grados tiene la ventaja máxima de la adquisición a 180 grados. La tasa de
recuento más alta de los detectores múltiples hace posible utilizar colimadores
de alta resolución.
La retroproyección filtrada ha sido el
método estándar que se ha usado para la reconstrucción de imágenes
transversales; sin embargo, con los ordenadores más rápidos, está aumentando la
disponibilidad y el uso de las técnicas de reconstrucción iterativa. Se eligen
filtros del software para mejorar la calidad de la imagen mejorando el
intercambio entre los ruidos de alta frecuencia y el sobre suavizamiento de la
frecuencia baja.
A diferencia de otras presentaciones
de la SPECT con cortes coronal, sagital y transverso axial, el corazón se corta
a lo largo de sus ejes largo y corto. Estos cortes transversales de la SPECT
representan la perfusión regional del miocardio con más claridad y su relación
con la arteria coronaria que irriga la región, permitiendo hacer una estimación
visual del grado y extensión de las anomalías de la perfusión.6
Ø SPECT sincronizada
o Gated SPECT:
El Gated-SPECT, utiliza un software
basado en la estimación geométrica del volumen de la cavidad ventricular para
determinar los principales parámetros hemodinámicos del Ventrículo Izquierdo
(VI) y la Fracción de Expulsión del Ventrículo Izquierdo (FEVI). Determina
también en forma automática y simultánea la perfusión y función ventricular
izquierda, ofreciendo información valiosa, al evaluar en tiempo real la
movilidad global y segmentaria de VI y el engrosamiento sistólico, además de la
determinación de la FEVI y volúmenes ventriculares al final de la diástole
(VTD) y final de sístole (VTS). 8
La tasa de recuento alta disponible
desde 20-30 mCi del Tc-99m sestamibi o tetrofosmina y los sistemas
multidetectores hacen que la sincronización con el ECG sea factible y una
práctica común.
La SPECT sincronizada pone al
descubierto una imagen cinemática tridimensional del miocardio que se va
contrayendo. Los datos empiezan a recogerse a partir de la onda R del ECG y los
latidos arrítmicos se filtran fuera del ciclo de recogida de datos.
La secuencia de imágenes adquiridas
(habitualmente ocho) a lo largo del ciclo cardiaco permite valorar la
contractibilidad segmentaria. El software informativo permite realizar la
reconstrucción de los cortes tomográficos para cada una de las ocho partes en
que se ha dividido el ciclo cardiaco. A partir de estos se reconstruye la
imagen tridimensional de la pared ventricular, valorando su motilidad en las
distintas fases del latido cardiaco. La valoración del movimiento ventricular,
comparando los perfiles en sístole y diástole, permite conocer si la
contracción es normal, hipocinética, acinética o discinética. Además, este tipo
de estudio permite valorar la sístole, que es un reflejo evidente de la viabilidad
del miocardio.6
Consideraciones:
· El Gated SPECT no debe realizarse en pacientes
con arritmia grave, como fibrilación auricular, latidos ectópicos y bloqueo
cardíaco.
· La adquisición de imágenes es similar a una
adquisición de SPECT de perfusión estándar exceptuando el uso de un ECG de 3
derivaciones.
· Cuando la onda R es detectada en el ECG, el
dispositivo de compuerta interconectado a la computadora envía una señal para
comenzar la adquisición.
· Una vez completada la adquisición, el raw data
se usa para el análisis de perfusión y función.
· Para la perfusión, los cuadros se suman,
reconstruyen, y se muestra en sus tres ejes. Para el análisis funcional, los
datos brutos o raw data se reconstruyen cuadro por cuadro.
· Antes de la reconstrucción, es importante
verificar el raw data debido a posibles fuentes de errores y artefactos.
Cualquier error durante la adquisición de la imagen (instrumentos, movimiento
del paciente, artefactos de atenuación de tejidos blandos, arritmia severa) o
reconstrucción (inapropiado filtro y corte) es probable que comprometa la
precisión de las medidas. 9
Perfusión Miocárdica
FÁRMACOS QUE INTERFIERAN CON LAS PRUEBAS DE ESFUERZO: INTERVALO DE SUSPENSIÓN RECOMENDADO.
|
|
Fármaco
|
Intervalo
de suspensión
|
EJERCICIO
Beta
bloqueantes
Inhibidores
de calcio
Nitratos
FARMACOLOGIA
Aminofilina
Cafeína
|
72 horas
48-72 horas
12 horas
36 horas
24 horas
|
FASE
DE ESFUERZO:
Puede ser
mediante un esfuerzo físico o farmacológico.
A. Esfuerzo físico (físico en banda)
PRUEBAS
DE EJERCICIO
|
FUNDAMENTOS FISIOLÓGICOS:
El
ejercicio físico aumenta el trabajo cardíaco.
Al
aumentar el trabajo, aumenta la demanda de oxigeno del miocardio.
Las
arterias coronarias normales se dilatan y el flujo aumenta.
Los
vasos estenóticos no pueden dilatarse y la reserva del flujo es limitada.
Se
produce isquemia del miocardio.
MANIFESTACIONES DE LA ISQUEMIA CARDÍACA.
Electrocardiograma:
el flujo de iones a través de la membrana celular se altera, se produce
depresión del segmento ST en el ECG.
Pruebas
de imagen de perfusión del miocardio: La disminución del flujo regional
produce un área de defecto frió en la gammagrafía.5
|
B. Esfuerzo farmacológico (alternativa a la
prueba de esfuerzo física):
En algunos pacientes no es posible
completar la prueba de esfuerzo (manifestaciones clínicas y
electrocardiográficas pueden aconsejar la detención inmediata de la prueba) o,
de entrada, no es recomendable. En estos casos se puede solventar el problema
mediante una alternativa farmacológica. Para ello se utilizan diversos fármacos
que actúan sobre el flujo coronario. Los más utilizados son el dipiridamol, la
adenosina y la dobutamina. En los tres casos es necesario una vía venosa con suero fisiológico y monitorización
estándar del ECG por el cardiólogo.10,11,12,13,14
Adenosina
|
Dipiridamol
|
Dobutamina
|
|
Semivida
Aparición de la acción
|
<10
seg
Segundos
|
30-60
min
2 min
|
2 min
1-2 min
|
FASE
DE REPOSO:
·
Una vez terminada la adquisición de las
imágenes de esfuerzo se inyecta la segunda dosis de tc-99m MIBI; esta debe ser
el triple que la primera para minimizar la interferencia de la actividad
anterior.
A tener en cuenta …

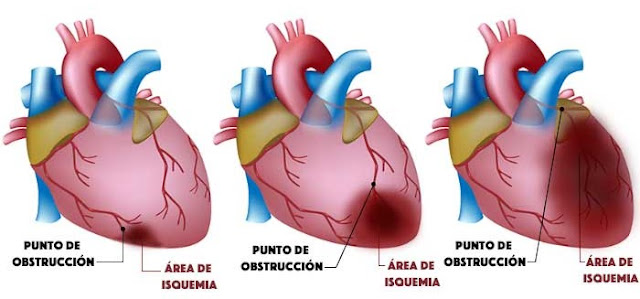

Fisiología de la isquemia
Generalmente en condiciones de reposo
la estenosis de la arteria coronaria de hasta el 90% no se asocia con una
anomalía de la perfusión. La demanda de oxigeno del miocardio es baja y el
flujo sanguíneo adecuado. Al aumentar el trabajo cardiaco, el esfuerzo del
ejercicio aumenta la demanda de oxígeno y aumenta el flujo sanguíneo. El
ejercicio máximo puede aumentar el flujo coronario de tres a cinco veces por
dilatación coronaria.
La reserva del flujo coronario al otro
lado de una estenosis mecánica fija es limitada. Si el ejercicio es intenso, el
miocardio se vuelve isquémico en el punto de inflexión de una arteria coronaria
con una estenosis hemodinamicamente significativa. La disminución del flujo
sanguíneo regional produce menos liberación y localización de los radiofármacos
de perfusión en el miocardio. Esto se observa en las imágenes de la gammagrafía
como un defecto relativamente frio en la región isquémica rodeado por el flujo
sanguíneo normal en las regiones normales adyacentes del corazón.
Como ya se mencionó párrafos
anteriores se usa las pruebas de esfuerzo cardiaco con monitorización con el
ECG para diagnosticar las enfermedades arteriales coronarias. Un requisito
previo de la intervención es que el nivel de esfuerzo debe ser suficiente para
desenmascarar las anomalías subyacentes. El ejercicio en una cinta sin fin
gradual es el método estándar para las pruebas de esfuerzo cardiacas. El
ejercicio aumenta la carga de trabajo cardiaco y la demanda de oxígeno. Los
estudios con la cinta sin fin permiten evaluar el estado cardiaco funcional del
paciente monitorizando directamente la tolerancia al ejercicio, la frecuencia
cardiaca, la presión arterial y la respuesta al ejercicio gradual con el ECG.
La isquemia del miocardio provocada
por el ejercicio produce una depresión del segmento ST-T en el ECG
característica causada por las alteraciones del flujo de electrolitos sodio y
potasio a través de la membrana celular isquémica. El grado de trabajo cardiaco
determina la adecuación del ejercicio. La frecuencia cardiaca y la presión
arterial proporcionan una indicación.
Se considera que los pacientes que
alcanzan >85% de la frecuencia cardíaca que puede predecirse por la edad
(220 – edad = frecuencia cardíaca predecible máxima) han alcanzado el nivel de
esfuerzo adecuado en el ejercicio. 6
PATRONES
DE LA GAMMAGRAFIA PARA LAS DISTRIBUCIONES VASCULARES ESPECIFICAS: ESTENOSIS Y
|
|
ARTERIA CORONARIA:
|
DEFECTOS DE LA PERFUSION EN LA
GAMMAGRAFÍA:
|
·
Descendente anterior izquierda
·
Circunfleja izquierda
·
Coronaria derecha
·
Coronaria principal izquierda
|
·
Tabique, pared anterior, ápex
·
Pared lateral, pared posterior, pared
inferior posterior, ápex.
·
Pared inferior, pared inferior posterior,
pared ventricular derecha.
·
Pared anterior, tabique, pared
posterolateral.
|
Ponte a prueba ...
a) Eje
largo vertical, eje largo horizontal, eje corto
b)
Eje largo vertical, eje corto, eje largo horizontal
c)
Eje corto, eje largo vertical, eje largo
horizontal
2. En las siguientes imágenes complete:
1. Rouvière H., Delmas, A. Anatomía Humana
Descriptiva, topográfica y funcional. Tomo 1,2,3,4. Tronco 11.ª ed. Disponible en: http://booksmedicos.me/anatomia-humana-descriptiva-topografica-y-funcional-rouviere-delmas/
2. Gartner L. Texto Atlas de Histología, 2da
Edición [7 Cartílago y hueso]. Disponible en: https://librosdmedicina.blogspot.pe/2016/05/texto-atlas-de-histologia-2da-edicion.html
3. Barone R.
Anatomía y fisiología del cuerpo humano. Buenos Aires-Argentina.
Disponible en: http://www.colimdo.org/media/4277966/anatomofisiologia.pdf
4. Díaz C., De Haro F. Técnicas de exploración en
medicina nuclear. Elsevier -España. 2004
5. De Leóna G., Aguadé S. Recomendaciones sobre
las maniobras de provocación de isquemia, protocolos de adquisición,
interpretación de las imágenes y elaboración de los informes. Rev Esp Cardiol
Supl. 2008;8(B):2-14 - Vol. 8 Núm.Supl.B. Disponible en: http://www.revespcardiol.org/es/recomendaciones-sobre-las-maniobras-provocacion/articulo/13113890/ (5)
6. O'Malley J., Ziessman H., Thrall J. Medicina
nuclear: los requisitos en radiología. Elsevier - España. 2007. (6)
7. Chain Y., Illanes L. Radiofármacos en medicina
nuclear. Fundamentos y aplicación clínica. Editorial de la Universidad de la
Plata.2015. Disponible en: http://sedici.unlp.edu.ar/handle/10915/46740(7)
8. Mendoza L, Puente A, Hernández T,Jiménez L.
Función ventricular izquierda en pacientes con cardiopatía isquémica:
determinación de la fracción de expulsión del ventrículo izquierdo con
GATED-SPECT. Experiencia en el CMN 20 de noviembre ISSSTE función ventricular
izquierda en pacientes con cardiopatía isquémica: determinación de la fracción
de expulsión del ventrículo izquierdo con GATED-SPECT. Departo de Medicina
Nuclear y Cardiología Hospital CMN 20 de noviembre, ISSSTE. México. Disponible en: http://www.iaea.org/inis/collection/NCLCollectionStore/_Public/38/097/38097958.pdf
9. Asit K. P,
Nabi H. Gated Myocardial Perfusion SPECT: Basic Principles, Technical Aspects,
and Clinical Applications. J. Nucl. Med.
Technol. December 1, 2004 vol. 32 no. 4 179-187. Disponible en : http://tech.snmjournals.org/content/32/4/179.short#cited-by
10. Manual de operaciones de medicina nuclear. Estudios
gammagráficos y SPECT-CT. Jun 15.Rev.3. Disponible en: http://iso9001.inr.gob.mx/Descargas/iso/doc/MOP-SDP-01.pdf
11. B. Hesse, K. Ta¨gil, A. Cuocolo, C.
Anagnostopoulos, M. Bardie´s, J.et al. EANM/ESC procedural guidelines for
myocardial perfusion imaging in nuclear cardiology. Disponible en: http://eanm.org/publications/guidelines/gl_cardio_myocard_perf.pdf
12. Opazo C. Manual de procedimientos - Medicina Nuclear 2011 – 2014. Hospital Clínico Viña del Mar. Disponible
en: http://www.nuclearvina.com/ManualesTecnicos.php
13. RIVERA B.
Manual de procedimientos técnicos del servicio de medicina nuclear. Instituto nacional de enfermedades
respiratorias “ISMAEL COSÍO VILLEGAS” .
2010. Disponible en: http://www.iner.salud.gob.mx/media/409389/MP_SERVMEDICINANUCLEAR_15102010.pdf
14. AGUADÉ S., CASTELL J. Y CANDELL J. Evaluación
de la función ventricular en Medicina Nuclear . Rev Esp Med Nucl.
2008;27(5):374-400. Disponible en: www.elsevier.es/es-revista-revista-espanola-medicina-nuclear-e-125-pdf-13126198-S300
VIDEOS
1. Morfología
UCT. Anatomia de Corazón. [Video File].2014 junio 09. [4:39 min.]. Disponible
en: https://www.youtube.com/watch?v=DwNl-oJPBp8
2. Arrelucea
M. Ciclo cardiaco. [Video File].2016 octubre 30. [8:14 min.]. Disponible
en: https://www.youtube.com/watch?v=Fqy4jerW3Zo
3. Alila
Medical Media en Español. El Sistema de Conducción Cardíaca y la Relación con
ECG, Animación. Alila Medical Media Español. [Video
File].2016 enero 31. [1:12 min.]. Disponible en: https://www.youtube.com/watch?v=2v7T-O2CWWk
4. Uscanga
A. Corazón Irrigación. [Video File].2013 septiembre 23. [3:15 min.]. Disponible
en: https://www.youtube.com/watch?v=6lWxS3i9Bag
5. Leon
G. Perfusión Miocárdica parte 10 Procesamiento e interpretación de imágenes. [Video
File].2014 marzo 31. [1:12 min.]. Disponible en: https://www.youtube.com/watch?v=DbMFRi1p3dQ&t=1s
RESPUESTA:
1. B
Comentarios
Publicar un comentario
